Platzeinsparung durch SMD-Kontaktpins
Mit SMD-Kontaktpins sind signifikante Platzeinsparungen möglich. Steckverbinder-Serien der Bauform M12 von Franz Binder GmbH & Co. Elektrische Bauelemente KG sind jetzt in SMD-Ausführungen für die Oberflächenmontage (Surface Mount Technology, SMT) erhältlich.
Im Zuge der Miniaturisierung elektronischer Baugruppen hat sich die Oberflächenmontage bei der Bauteilbestückung mit hoher Komponentendichte bewährt. Im Gegensatz zum klassischen Tauchlöt- (Through-Hole Technology, THT) oder Reflow-Tauchlötverfahren (Through-Hole Reflow, THR) werden die SMD-Kontaktpins, anstatt sie durch die Leiterplatte zu stecken und dann zu verlöten, im SMT-Prozess direkt auf die Oberfläche gesetzt und mittels Lötpaste verbunden. Dabei sind signifikante Platzeinsparungen möglich: Beispielsweise lässt sich so die Montage vieler Steckverbinder mit sehr geringen Abständen in einer Ebene realisieren, wie es für passive/aktive Sensorverteiler in der Automatisierungstechnik erforderlich ist.
SMDs werden meist auf sogenannten Blistergurten (englisch: Tape & Reel) geliefert – eine Verpackungsart, die sich für die automatisierte Weiterverarbeitung beim Kunden eignet. Diese Automatisierbarkeit der Produktion ist, neben der platzsparenden Leiterplattenbestückung, ein bedeutender Vorteil der Oberflächenmontage. Besonders bei großen Stückzahlen oder wenn mehrere Steckverbinder auf einer Leiterplatte zu verarbeiten sind, zeichnet sie sich durch ihre Wirtschaftlichkeit aus. Weiterhin lassen sich Vorteile bei der Wärmeableitung und der Signalintegrität sowie eine verringerte Fehleranfälligkeit beim Bestücken erzielen.

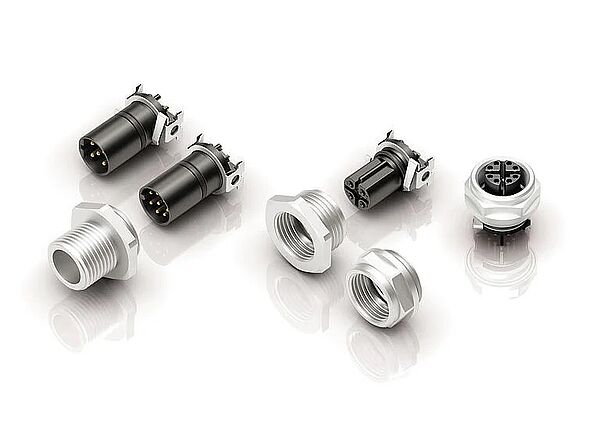

Die binder-SMT-Produkte sind in Varianten mit den Polzahlen 4, 6 und 8 sowie mit unterschiedlichen Kodierungen erhältlich. Es gibt sie sowohl in geschirmten als auch in ungeschirmten Versionen. Die M12-Steckverbinder werden zudem in verschiedenen Ausführungen – etwa im Set mit unterschiedlichen Flanschgehäusen, als Einbauteil in Blisterverpackung oder Tape & Reel Verpackung für die automatisierbare Verarbeitung angeboten.
