Modulares Adaptertüllen-System

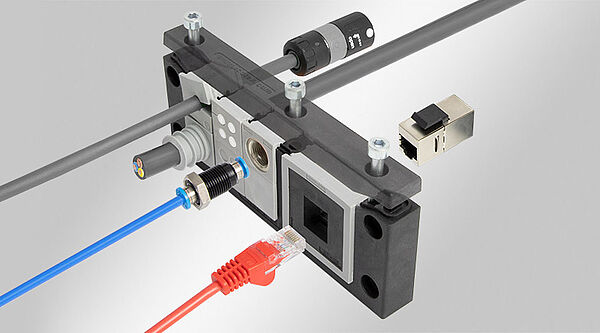

IMAS-Connect Adaptertülle jetzt auch mit Schutzklappe: Imas-Connect von Icotek ist ein durchgängig modulares Adaptertüllen-System zur Aufnahme von Keystone-Modulen, Push-Pull Anbaugehäusen, Rundsteckverbindern, Schlauchverschraubungen, Druckausgleichselementen und weiteren Bauteilen. Durch den Einsatz des Adapter-Systems wird die teilbare Kabeleinführung zum Hybridsystem. Da kein separater Ausbruch für Keystone Module, Rundsteckverbinder etc. mehr erforderlich ist, reduziert sich nicht nur die Montagezeit, sondern auch der Platzbedarf auf der Montagefläche. Kommt ein vormontiertes Keystone Modul nicht direkt zum Einsatz, bietet die Abdeckklappe mit integrierter Dichtung einen sicheren Schutz vor Spritzwasser und Staub.

Die Keystone-Module für USB 3.0, HDMI & CAT6 Stecker sind auch einzeln für den Einsatz mit den AT-KS und QT-AT-KS Adaptertüllen erhältlich. Durch den Einsatz der Adaptertüllen werden Steckverbinder direkt in die Kabeleinführung integriert. Eine separate Lochung in der Gehäusewand ist nicht notwendig. Die Montage erfolgt via Snap-In.
Die Pneumatik-Schott-Steckverbindungen M12 × 1.0 und M14 × 1.0 werden in die Adaptertüllen verschraubt und somit direkt mit in die Kabeleinführung integriert. Die Schottkupplungen für Pneumatikschläuche sind auch einzeln erhältlich, beispielsweise für den Einsatz mit den AT-K-M und den QT-AT-K-M Adaptertüllen. Die Schottkupplungen bestehen aus vernickeltem Messing.

Die Keystone-Module, sowie die Schottkupplungen für Pneumatikschläuche verfügen über die Brandklasse UL94-V0, selbstverlöschend. Der freigegebene Temperaturbereich beträgt -40 bis 100 °C. Die platzsparenden Komponenten sind silikon- und halogenfrei.
