Wire-to-board-Lösung für Sensorrohre
Provertha hat eine neue Wire-to-board-Lösung für Sensorrohre mit einem Durchmesser von 9mm entwickelt. Wire-to-board-Lösungen ermöglichen den direkten Anschluss von Kabeln an Leiterplatten auf kompakte Art und eine Platzsparende und dennoch langlebige Bauweise für anspruchsvolle Anwendungen.

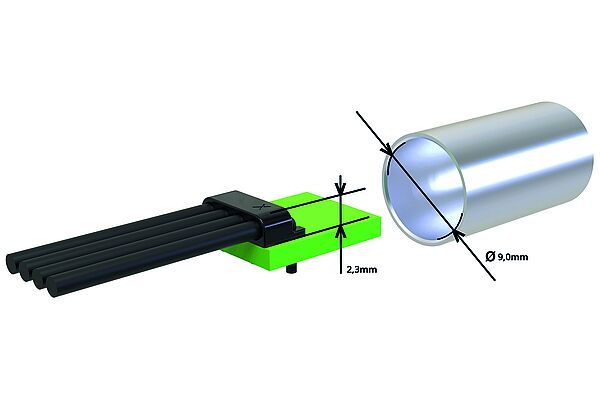

Ultraflache, wirtschaftliche und prozesssichere Wire-to-Board-Lösungen sind in der Industrieautomation und Automobilindustrie immer häufiger nachgefragt. Provertha erweitert sein WireClip-Portfolio nun um neue Ultra-Low-Profile-WireClips, die durch die ultraflache Einbauhöhe von 2,3 mm den Platzbedarf signifikant reduzieren. Die neuen WireClips sind dank ihrer speziellen Geometrie eine Wire-to-Board-Lösung zum Einbau in Sensorrohre mit einem Innendurchmesser von nur 9 mm.
Ein Sensorrohr wird verwendet, um Sensoren und vor äußeren Einflüssen wie Feuchtigkeit, Staub, Schmutz, mechanischen Beschädigungen zu schützen und an gewünschter Stelle zu montieren. Sensorrohre werden zum Beispiel in der Automobilindustrie, in der Umweltüberwachung, in der Medizintechnik, in der Industrie und in vielen anderen Bereichen zur Datenerfassung eingesetzt. Je nach Anwendungsgebiet und Anforderungen kann die Form und Größe des Sensorrohrs variieren. Im Zuge der Miniaturisierung kommen Sensorrohre mit immer kleineren Durchmessern zum Einsatz. Die Wireclip-Technik ermöglicht hier wirtschaftliche und platzsparende Wire-to-Board-Verbindungen bei minimaler Einbauhöhe.
Der patentierte WireClip besteht aus einem hochtemperaturbeständigen Kunststoffteil mit integriertem „Snap-in“ Rastclip für die sichere Fixierung auf der Leiterplatte vor dem Lötprozess und zur Aufnahme eventueller Zugbelastungen an der Litze.
