Ethernet-Konnektivität für bauraumkritische Sensorik

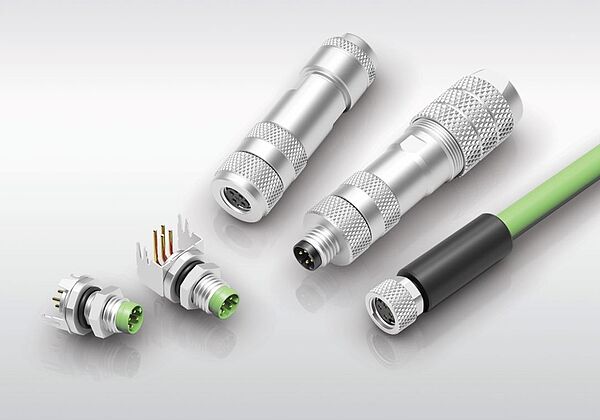

M8-Rundsteckverbinder mit D-Kodierung
Datenraten bis 100 Mbit/s und gegenüber M12 fast ein Drittel an Platz gespart: Die D-kodierten M8-Rundsteckverbinder von Binder gewährleisten die bauraum- und kosteneffiziente Anbindung von Sensoren und Aktoren über Ethernet in Produktionsanlagen, Gebäuden oder Infrastruktureinrichtungen. Die M8-D Steckverbinder werden für die Datenkommunikation angewendet, um Steuerung und Leitrechner oder Sensoren und Aktoren über Protokolle wie Ethernet/IP oder Profinet miteinander kommunizieren zu lassen.
Die D-Kodierung wird für Daten- und Signalübertragungen in industriellen Anwendungen verwendet und ist durch eine Reihe von Erhebungen und Vertiefungen auf dem Steckgesicht des Steckverbinders gekennzeichnet. Sie sorgt damit für eine sichere und zuverlässige Verbindung zwischen den Steckverbindern und erleichtert die Montage und Demontage der Steckverbinder.
Die vierpoligen Steckverbinder ermöglichen dementsprechend die Netzwerkanbindung von Aktoren und Sensoren besonders geringer Baugröße mit Datenraten von bis zu 100 Mbit/s.
Über die Datenkommunikation hinaus übernehmen die hybriden M8-Steckverbinder in D-Kodierung die Aufgabe der Leistungsversorgung (Power-over-Ethernet-Plus, PoE+) für die angeschlossenen Geräte und können auch Geräte mit Strom versorgen, die eine höhere Leistung von bis zu 30 Watt erfordern: Vier symmetrisch angeordnete mit goldbeschichtete Messingkontakte sind mit einer Nennspannung von 63 Volt und einem Bemessungsstrom von 4 Ampere belastbar. Die Steckverbinder sind für mehr als 100 Steckzyklen ausgelegt und können in einem Temperaturbereich von -40 bis plus 80 Grad Celsius in unbewegten Zustand eingesetzt werden. Mit einer Schraubverriegelung ausgestattet erfüllt die elektromechanische Verbindung im gesteckten verriegelten Zustand die Vorgaben der Schutzart IP67.
Die M8-D Steckverbinder sind mit zwei Anschlussarten verfügbar: mit Schraubklemm- Anschluss und geschirmte angespritzte Kabelsteckverbinder. Neben geraden Steckern und Dosen sind auch schirmbare gewinkelte Flanschausführungen erhältlich.
